截止閥的種類及分類
時間：2017-04-17 14:56:19 來源：多儀閥門 點擊：0次
截止閥種類 截止閥分類
截止閥，也叫截門閥，是使用最廣泛的一種閥門，主要由閥體、閥瓣、閥蓋、閥桿等組成。閥體、閥蓋為承壓件，閥瓣、閥桿為內件。截止閥是一種關閉件（閥瓣）沿閥座中心線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。
截止閥分類：
截止閥按閥體的結構形式分為直角式、直通式和直流式。
1，直角式流體只需改變一次方向，以致于通過此閥門的壓力降比常規(guī)結構的截止閥小。閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

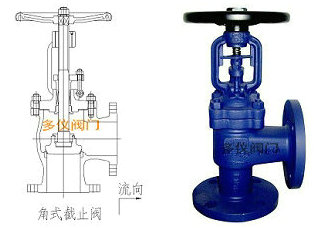

直角式截止閥結構圖
2，直通式是最常見的結構，介質進出口通道在同一方向上呈180°，但其流體的阻力最大。

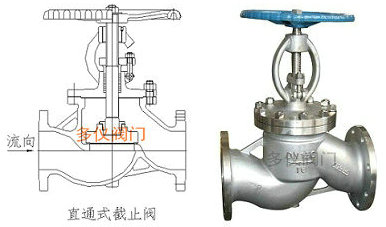

直通式截止閥結構圖
3，直流式或Y形截止閥中，閥體的流道與主流道成一斜線,流體阻力較小，多用于含固體顆粒或粘度大的流體。

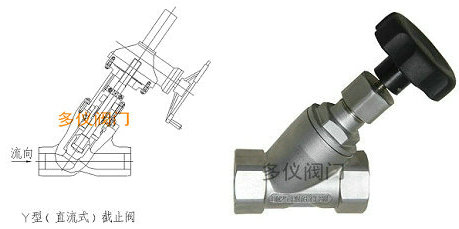

直流式截止閥結構圖
截止閥種類：
按公稱壓力：真空、低壓、中壓、高壓、超高壓閥等；
按工作溫度：高溫、中溫、常溫、低溫、超低溫閥等；
按驅動方式：手動閥、動力驅動閥（電磁、氣動、液動、電動及各種聯動閥）、自動閥等；
按閥體材料：鑄鐵、鑄銅、鑄鋼、碳鋼、鈦、不銹鋼閥等；
按應用部門：通用閥、電站閥、船用閥、冶金用閥、管線閥、水暖用閥等；
按結構形式：直通式、角式、直流式等；
