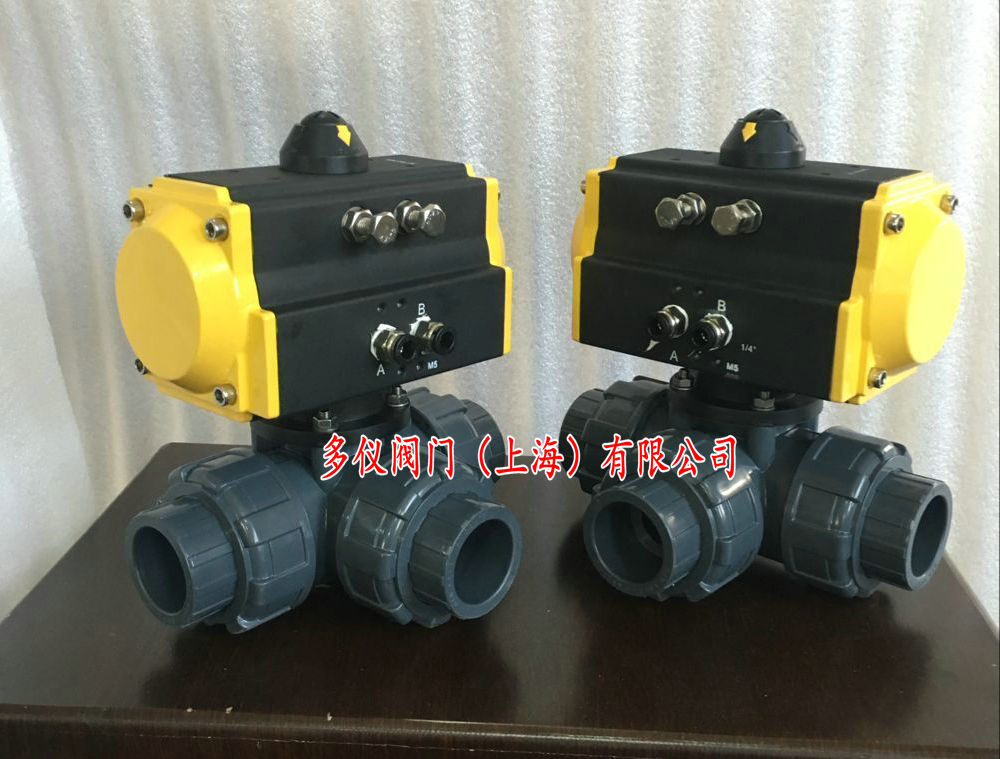

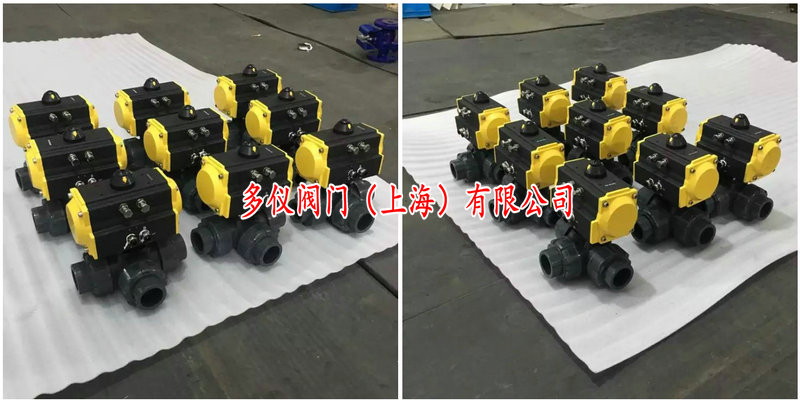

氣動UPVC塑料三通球閥圖片
時間：2018-09-03 11:25:08 來源：多儀閥門 點擊：0次
氣動UPVC三通球閥是一種可在含有各種腐蝕性介質中，用于截斷、換向以及分流、合流的塑料三通球閥。不僅本體重量輕容易安裝，且材質衛生無毒、耐磨損，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
氣動UPVC三通球閥特別適用于介質較潔凈的液體和氣體，且介質中不能含有顆粒狀雜質，否則會引起物體刮壞密封圈，從而導致泄露的問題發生！一般工作溫度在-10℃-85℃，壓力在1.0mpa以內。

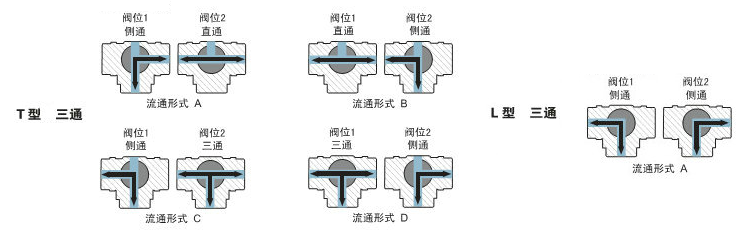

氣動UPVC三通球閥分為三通T型及三通L型，可實現介質換向、分流、合流功能。L型三通球閥用于管路介質流向的切換，能使相互垂直的兩個流道連通。T型三通球閥可用于介質的分流、合流及流向切換，T型球體通道可以使用三個通道互相連通，或是其中的兩個通道連通，可以實現其中的兩種、三種或四種功能。（如下圖所示）
|
作用形式
|
雙作用、單作用常閉，常開
|
|
驅動氣源
|
5-7bar壓縮空氣
|
|
氣動附件
|
限位開關、定位器、電磁閥、過濾減壓閥、手輪機構
|
|
公稱通徑
|
DN15-100mm
|
|
公稱壓力
|
1.0MPa
|
|
適用溫度
|
PTFE:-30~+80℃
|
|
連接方式
|
雙由令、法蘭
|
|
閥體結構
|
三通T型、三通L型
|
|
閥體材質
|
UPVC
|
|
閥板材質
|
UPVC
|
|
閥座襯里
|
PTFE
|
|
適用介質
|
PVC兼容的食品工業化學溶劑
|
-
-
